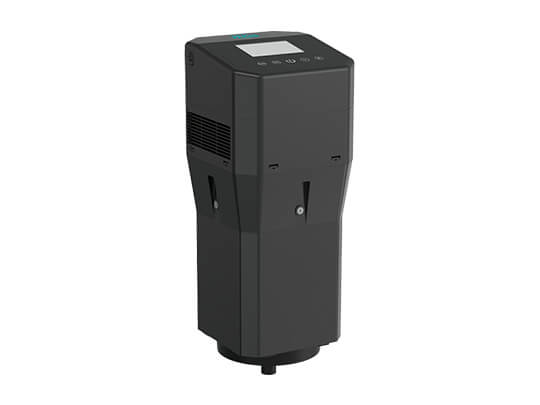

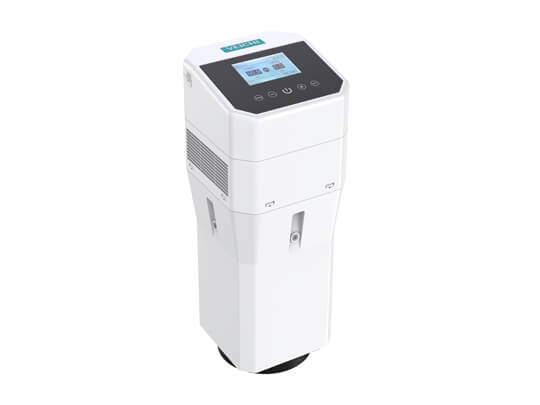

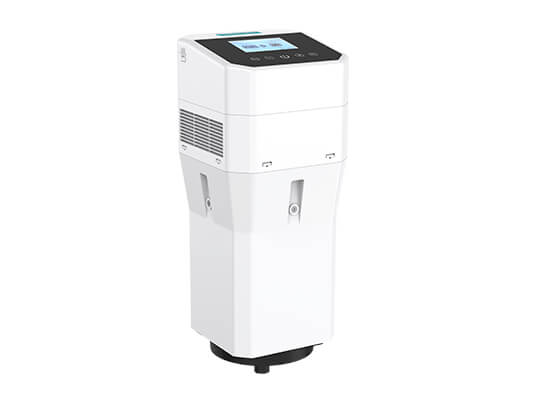

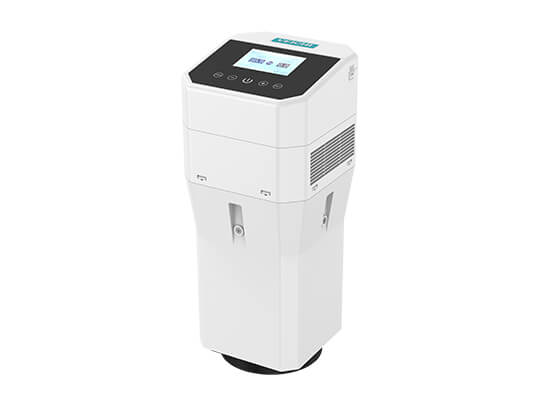

Inteligentny napęd pompy GS00
- Zintegrowana konstrukcja napędu silnikowego, wygodna instalacja i konserwacja.
- Doskonale napędzają różne silniki pomp.
- Wydajny wentylator regulujący prędkość.
- Szeroki zakres zastosowań.
Katalog
Skontaktuj się z pomocą techniczną

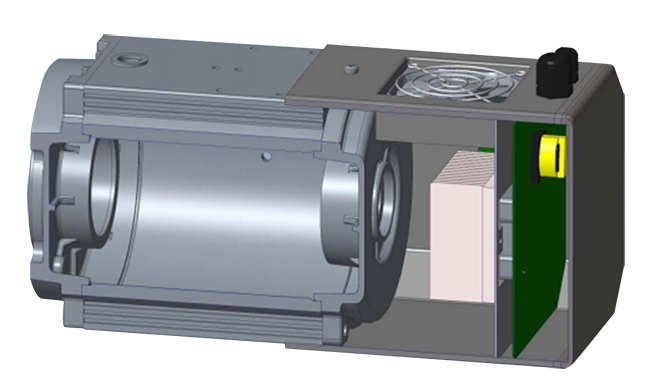

E-mailZintegrowana struktura napędu silnikowego, wygodna instalacja i konserwacja
Sterownik otacza powierzchnię silnika, aby uzyskać naprawdę zintegrowaną konstrukcję. Do montażu potrzebne są tylko cztery śruby; silnik i wentylator również rozpraszają ciepło silnika i napędu, zmniejszając awaryjność wentylatora.

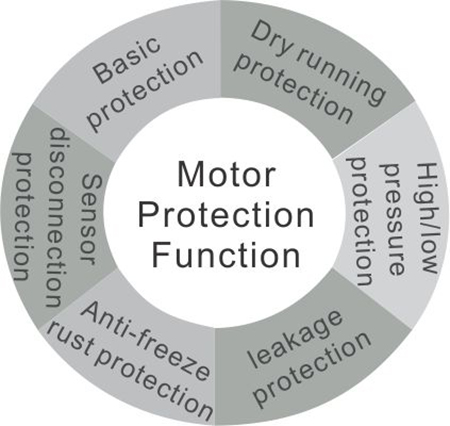

Funkcja ochrony silnika
Wiele podstawowych funkcji ochronnych falownika; Ekskluzywna funkcja ochrony pompy wodnej (ochrona przed niedoborem wody, ochrona przed wysokim i niskim ciśnieniem, ochrona przed wyciekami, ochrona haftu przed zamarzaniem, ochrona przed odłączeniem czujnika)

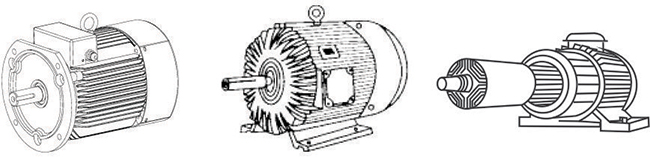

Doskonałe napędzanie różnych silników pomp
Doskonale napędzają różne silniki pomp wodnych, takie jak asynchroniczne, synchroniczne z magnesami trwałymi, synchroniczne reluktancyjne itp.
Wydajny wentylator regulujący prędkość
Wentylator o wysokiej wydajności rozprasza silnik i napęd jednocześnie, zapewniając dużą ilość powietrza i niski poziom hałasu.

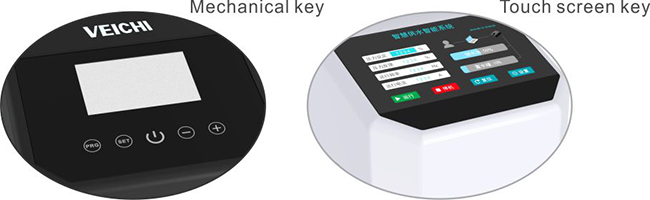

Wybór wielu klawiszy
Klawisz mechaniczny, klawisz ekranu dotykowego.

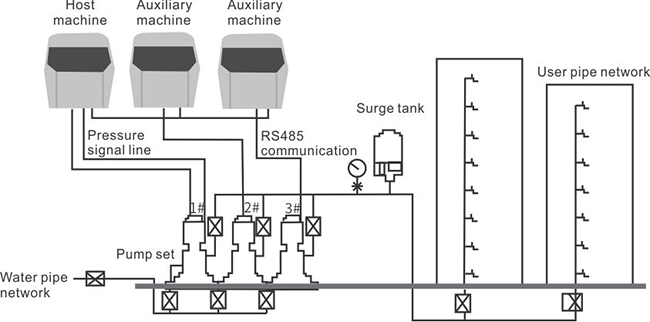

Sterowanie wieloma pompami
1. Ciśnienie w sieci rurociągów jest wykrywane przez hosta i przesyłane do maszyny pomocniczej. Gdy ciśnienie jest niewystarczające, maszyna pomocnicza uruchamia się i pracuje zgodnie z ustawioną częstotliwością, a maszyna główna wykonuje regulację PID stałego ciśnienia.
2. Maszyna główna i pomocnicza działają naprzemiennie po kolei w regularnych odstępach czasu, aby zapewnić równomierne wykorzystanie pompy wodnej i przedłużyć żywotność pompy wodnej.
Szeroka gama zastosowań
Wykorzystywane przy wielu okazjach, takich jak zaopatrzenie w wodę cywilną, nawadnianie rolnictwa, ochrona wody i gospodarka wodna, uzdatnianie wody HVAC itp.

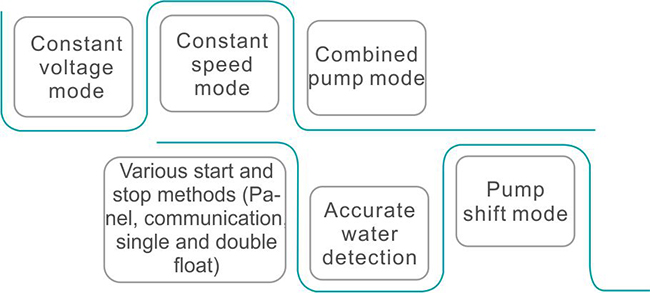

Wiele funkcji zaopatrzenia w wodę
Zastosowania przemysłowe inteligentnego napędu pompy GS00
Zastosowania: woda w budynkach mieszkalnych, nawadnianie w rolnictwie, ochrona wody i gospodarka wodna, uzdatnianie wody HVAC.
Dane techniczne
| Napięcie, częstotliwość | T/S2: jedno-/trójfazowe 220VAC 50/60Hz T3: Trójfazowy 380VAC 50/60Hz |
|---|---|
| Zezwalaj na wahania | Współczynnik asymetrii napięcia: <3%; Częstotliwość: ±5% Współczynnik zniekształceń spełnia wymagania normy IEC61800-2 |
| Moc znamionowa | T/S2: 0,75 kW-2,2 kW; T3:0,75kW-11kW; 15 kW lub więcej w fazie rozwoju |
| Zakres częstotliwości wyjściowej | 0-600.00Hz |
|---|---|
| Możliwość przeciążenia | Model T3: 150% prądu znamionowego przez 1 minutę, 180% prądu znamionowego przez 10 sekund, 200% prądu znamionowego przez 0,5 sekundy Model S2: 150% prądu znamionowego 60 sekund, 180% prądu znamionowego 10 sekund, 200% prądu znamionowego 0,5 sekundy |
| Tryb sterowania silnikiem | Brak sterowania PG V/F, brak sterowania wektorowego PGl |
|---|---|
| Częstotliwość nośna | 2.0~16.0kHz |
| Funkcja standardowa | Sterowanie PID, śledzenie prędkości i restart po wyłączeniu, pomijanie częstotliwości, kontrola górnego i dolnego limitu częstotliwości, działanie programowe, wielostopniowa prędkość, RS485, wyjście analogowe, wyjście impulsowe częstotliwości |
|---|---|
| Funkcja pompy | Sterowanie stałym ciśnieniem, inteligentne sterowanie pompą, sterowanie wieloma pompami, inteligentny IOT |
| Zaciski wejściowe | 2 wejścia cyfrowe, 2 wejścia analogowe |
| Zaciski wyjściowe | 1 wyjście przekaźnikowe, 1 wyjście kolektorowe, 2 wyjścia AO do wyboru jako wyjście 0~10V lub 4~20mA lub 4~20mA |
| Komunikacja | 2 RS485 |
| Funkcja ochronna | Podstawowe zabezpieczenia: przepięcie, podnapięcie, ograniczenie prądu, przetężenie, przeciążenie, elektroniczny przekaźnik termiczny, przegrzanie, przepięcie, ochrona danych, szybka ochrona, ochrona przed utratą fazy wejściowej i wyjściowej. Specjalne zabezpieczenie pompy: brak wody, wysokie/niskie ciśnienie, wyciek wody, zabezpieczenie przed zamarzaniem, odłączenie czujnika |
|---|
| wyświetlacz LCD | Wyświetlacz w języku angielskim, schemat działania systemu |
|---|---|
| Dotykanie przycisku | Modyfikacja parametrów, zestaw poleceń |
| Monitorowanie stanu | Wyświetlanie stanu działania systemu, takiego jak ciśnienie pompy i prędkość |
| Zapytanie informacyjne | Okres eksploatacji, historyczne informacje o błędach |
| Blokada parametrów | Zablokuj parametry, aby uniknąć nieprawidłowej obsługi |
| Hasło użytkownika | Po ustawieniu hasła zacznie ono obowiązywać w ciągu 1 minuty |
| Wilgotność temperaturowa | -10 ~ +50°C, obniżenie wartości znamionowych można zastosować powyżej 40°C, maksymalna temperatura wynosi 60°C (praca bez obciążenia) |
|---|---|
| Temperatura przechowywania | -30~+60℃ |
| Metoda instalacji | Montowany pionowo na silniku |
| Poziom ochrony | IP55/IP65 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
